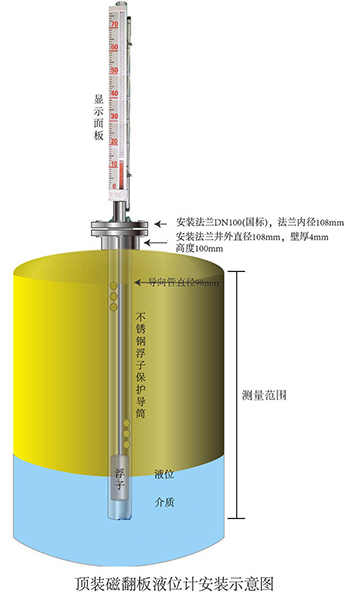

頂裝磁翻板液位計它是利用磁藕合原理進行工作的，其特點是安裝在槽罐的頂部，如地下槽罐等不方便側裝的場合。產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。頂裝磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在導管內上下運動，帶動顯示部分紅白指示球翻轉，在面板上讀得液位高度。

對于頂裝磁翻板位計選型及測量時需要考慮的參數有：

1.介質類型、溫度、壓力、腐蝕性；

2.材質要求；

3.法蘭中心距、法蘭規(guī)格；

4.是否要求4-20mA遠傳輸出；

5.是否要求帶上下限報警開關、幾個開關等。

這些參數都是在安裝設計初期就需要予以確定的，因為只有根據客戶提供的工作參數，廠家才能夠針對此參數制作出*合理，測量效果也*好的磁翻板液位來。

頂裝磁翻板液位計的安裝，在安裝時，特別要注意上下垂直，不能有傾斜，否則會影響液位的測量，會出現液位不準或磁翻柱不工作等現象。如果磁翻板顯示板過高，需加裝輔助設施給予固定。

液位儀表需要正確選型，更需要正確安裝和使用，就地顯示部分

（1）安裝前請仔細觀察浮子表面是否光滑平整，確信浮子表面無凹陷等損壞現象。注意浮子表面的安裝箭頭方向，不能裝反。

（2）浮子不參加裝置掃線和試壓。

（3）儀表安裝時，需保證儀表的筒體與水平面垂直。

（4）儀表在投入運行時，應先打開上接口法蘭閥門，然后緩慢開啟下接口法蘭閥門，以免裝置內的受壓介質快速進入筒體，使浮子急速上升造成現場指示跟蹤不靈。

（5）儀表在使用及存放時，需保證環(huán)境溫度不致使筒體內介質凍結。位計使用過程中，如果輸出信號產生頻繁擾動或有干擾脈沖，就要檢查信號電纜屏蔽層是否可靠接地，工作接是電阻能否滿足要求。倘若干擾仍然沒有完全消除，可用信號隔離器來解決。

磁翻板液位計指示器安裝在槽罐的上面，用以指示和控制槽罐內的液體容量，現場可根據需要加裝排污閥。指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管，連接管處采用拉孔焊接，內部無劃痕。公司產的磁翻板液位計用于化工、食品、污水處理等液位測量場合。
