差壓變送器的如何正確使用及注意事項

點擊次數:1486 發布時間:2023-04-27 09:20:30

差壓變送器是一種在工業生產中使用非常廣泛的儀表之一,通過其測量的物理參數也很多,諸如壓力,液位,流量都可以通過其獲時,對于工業生產中有著重要的意義。



差壓變送器在工業生產中應用很廣泛,用來測量工業流量效果十分顯著。通常與孔板流量計,V錐流量計,彎管流量計,威力巴流量計,阿牛巴(均束管)流量計等進行配套使用。


差壓變送器作為過程控制系統的檢測變換部分,將液體、氣體或蒸汽的差壓(壓力)、流量、液位等工藝參數轉換成統一的標準信號(如DC 4mA~20mA電流),作為顯示儀表、運算器和調節器的輸入信號,以實現生產過程的連續檢測和自動控制。

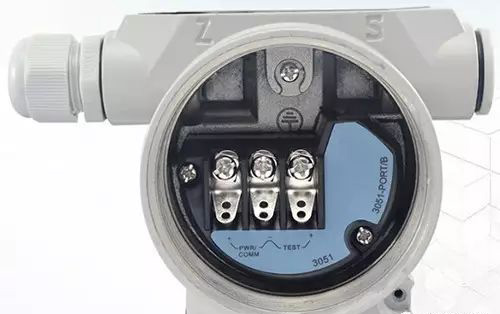

差壓變送器接線步驟

1.拆下電子外殼。

2.將正*導線接到“PWR/COMN”接線端子上,負*導線接到“-”接線端子上。注意不得將帶電信號線與測試端子(Test)相連,因通電將損壞測試線路中的測試二*管。應使用屏蔽的雙絞線以獲得*佳的測量效果,為了保證正確通訊,應使用24AWG或更高的電纜線。

3.用導管塞將變送器殼體上未使用的導管接口密封。

4.重新擰上表蓋。

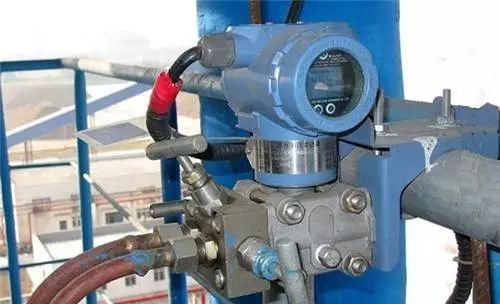

差壓變送器的安裝要求

差壓變送器的安裝圖可詳見:“壓力變送器安裝示意圖與說明”

1.差壓變送器在工藝管道上的安裝位置與被測介質有關,為了獲得較好的安裝效果,應注意考慮下面情況:

a.防止變送器與腐蝕性或過熱的被測介質直接接觸;

b.防止渣滓在引壓管內沉積,堵塞;

c.正負壓兩側引壓管的長度應盡量相同;

d.正負壓兩側引壓管內的液柱壓頭應保持平衡;

e.引壓管安裝在溫度梯度和溫度波動*小的地方。

2.測量液體流量時,差壓變送器應安裝在被測管道的旁邊或下面,以便氣泡排入管道中;

3.測量氣體流量時,差壓變送器應安裝在被測管道的旁邊或上面,以便積聚的液體容易流入管道中;

4.測量蒸汽流量時,差壓變送器應安裝在被測管道的下面,以便冷凝水能充滿在引壓管中。

應特別注意,測量蒸汽或其它高溫介質時,要防止差壓變送器接觸介質的溫度超過變送器使用的*限溫度。


投運和零點校驗

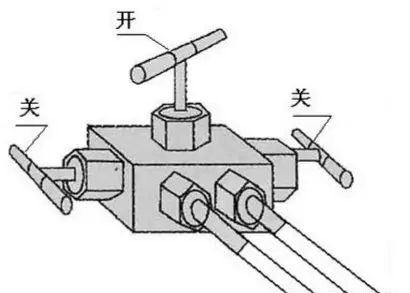

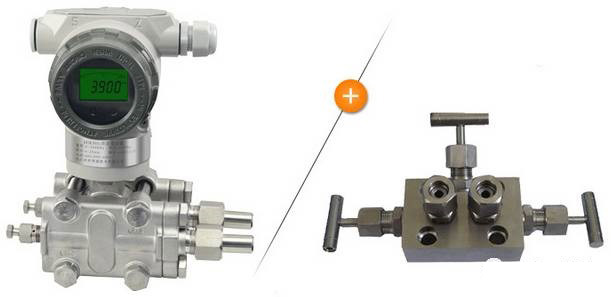

1.一體化三閥組與差壓變送器投入運行時的操作程序:

*先,打開差壓變送器上兩個排污閥,而后打開平衡閥,再慢慢打開二個截止閥,將導壓管內的空氣或污物排除掉,關閉二個排污閥,再關閉平衡閥,變送器即可投入運行。


2.差壓變送器零點在線校驗操作程序:

先打開平衡閥,關閉二個截止閥,即可對變送器進行零點校驗。



3.差壓變送器調零注意事項:

①零位調整螺釘和量程調整螺釘切勿搞錯。安裝現場切勿進行差壓變送器的量程調整;

②差壓變送器調零時正負壓室及兩側引壓管溫度必須相同,如果兩側有溫差則調整的零點會**間產生漂移;

③若在現場用變送器進行正、負遷移補償,則應在投運運狀態下做零位調整。若遷移量過大,則不能再差壓變送器上進行遷移補償。



日常使用中的注意事項

1.切勿用高于36V電壓加到變送器上,導致變送器損壞;

2.切勿用硬物碰觸膜片,導致隔離膜片損壞;

3.被測介質不允許結冰,否則將損傷傳感器元件隔離膜片,導致變送器損壞,必要時需對變送器進行溫度保護,以防結冰;

4.在測量蒸汽或其他高溫介質時,其溫度不應超過變送器使用時的*限溫度,高于變送器使用的*限溫度必須使用散熱裝置;

5.測量蒸汽或其他高溫介質時,應使用散熱管,使變送器和管道連在一起,并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時,散熱管中要注入適量的水,以防過熱蒸汽直接與變送器接觸,損壞傳感器;

6.在壓力傳輸過程中,應注意以下幾點:

a.變送器與散熱管連接處,切勿漏氣;

b.開始使用前,如果閥門是關閉的,則使用時,應該非常小心、緩慢地打開閥門,以免被測介質直接沖擊傳感器膜片,從而損壞傳感器膜片;

c.管路中必須保持暢通,管道中的沉積物會彈出,并損壞傳感器膜片。


總結

差壓變送器在使用過程中,一定要嚴格按照要求進行安裝、接線、調零、調量程,按正確的方式進行投運,只有這樣,才能實現測量的準確可靠。
