浮子流量計又稱轉子流量計，主要用于中小口徑流量測量，可以測液體、氣體、蒸汽等，產品系列規格齊全，得到廣泛的應用。

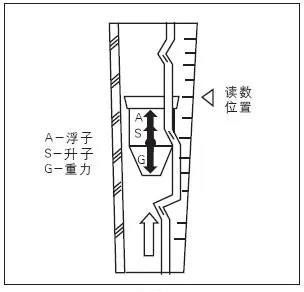

1. 氣體浮子流量計工作原理



根據浮子在錐形管內的高度來測量流量，利用流體通過浮子和管壁之間的間隙時產生的壓差來平衡浮子的重量，流量越大，浮子被托得越高，使其具有更大的環隙面積,也即環隙面積隨流量變化,所以一般稱為面積法.它較多地利用于中、小流量的測量，有配以電遠傳或氣遠傳發信器的類型。



2. 氣體浮子流量計分類



2.1按錐管材料分類



可分為透明材料錐管、金屬錐管。



1.透明錐形管氣體浮子流量計



透明錐形管材料有玻璃管、透明工程塑料如聚苯乙稀，聚碳酸酯、有機玻璃等。其中用得*多的是玻璃管，但容易破碎;而工程塑料管不易破碎，有些還耐酸堿液等腐蝕性介質的腐蝕。



透明錐形管氣體浮子流量計的口徑15~40mm，流量分度直接刻在錐管外壁上，或者在錐管旁另外裝分度標尺，錐管內有圓錐體平滑面和帶導向棱筋(或平面)兩種。浮子在錐管內自由移動，或在錐管棱筋導向下移動，較大口平滑面內壁儀表還有采用導桿導向。



2.金屬錐形管氣體浮子流量計



金屬管錐形管氣體浮子流量計口徑15~40mm，通過磁鋼耦合等方式，將浮子的位移傳給套管外的轉換部分。與透明錐形管氣體浮子流量計相比?？捎糜谳^高的介質溫度和壓力，并且不易破碎。



透明氣體浮子流量計還有其他幾種結構，如透明直管氣體浮子流量計是透明錐形管氣體浮子流量計的變形結構，流量檢測元件由孔板和錐形浮塞組成。金屬管錐形管氣體浮子流量計還有其他類型或變形結構。其中直接批示型通過透明直管和浮塞直接觀察讀取浮子位置;水平安裝型可安裝于水平管道;直通型與典型結構的直角流通方向不同，不必改變流通方向，可直接連接垂直管道，安裝方便;浮塞孔板型以浮塞孔板代替轉子錐形管，改變流量規格只要調換不同錐度的浮塞，比較方便。



2.2按流量計功能分類



可分為現場指示、氣動遠傳信號輸出、電動遠傳信號輸出、報警等。透明管氣體浮子流量計都是現場指示型。有時裝有接近開關，輸出上下限報警信號。遠傳信號輸出型儀表的轉換部分將浮子位移量轉換成電流或氣壓模擬量信號輸出，分別成為氣遠傳氣體浮子流量計和電遠傳氣體浮子流量計。



2.3按與管道連接方式分類



可分為軟管連接、法蘭連接、螺紋連接。透明管氣體浮子流量計三種連接方法皆有，其中軟管連接常用于口徑10mm以下儀表和工作壓力較低的場所;螺紋連接常用于口徑40mm以下的儀表，使用范圍不廣;法蘭連接用于口徑15~100mm的儀表，應用*為普通。金屬管氣體浮子流量計通常為法蘭連接，個別型號用螺紋連接。



2.4按被測流體分類



可分為液體用、氣體用、蒸汽用。大部分氣體浮子流量計同一儀表既可測液體也可測氣體。測量蒸汽只能用專門設計的金屬管氣體浮子流量計，或在標準型儀表上、加裝附加構件，如增加帶散熱片的液體阻尼件，與指示轉換部分連接處加裝散熱片等。



2.5按用途分類



可分為基型、夾套保溫型、防爆型、耐腐型、吹流型?；蛻?yīng)用*為廣泛。夾套保溫型用于管路中溫度明顯高于(或低于)環境溫度的場合。用于有爆炸性氣體或粉塵時電遠傳氣體浮子流量計采用防爆型，目前國內有隔爆型設計結構和本質安全防爆設計結構類型。耐腐型氣體浮子流量計與介質接觸的結構件和浮子用聚四氟乙稀等工程塑料制成。吹流型流量較小，空氣為20~3000L/h，水為0.3~100L/h，精確度要求不高。吹流型氣體浮子流量計與小型自力式差壓調節器組成一體，使動力源壓力波動或下游參數變化擾動引起的流量變化，自行調節使之保持恒定的流量。



2.6按被測流體通過方式分類



可分為全流型、分流型。全流型指被測流體全部流過氣體浮子流量計的儀表。分流型指只有部分被測流體流過浮子等流量檢測部分，分流型氣體浮子流量計由裝在主管道上標準孔板和較小口徑氣體浮子流量計組合而成，應用于管徑大于50mm的較大流量和只要就地指示的場所。



3. 氣體浮子流量計主要特點



(1)適用于小口徑和低流速，儀表口徑在50mm以下，如選用對黏度不敏感形狀的浮子，流通環隙處雷諾數可低至40~500，這時流量系數趨于常數。由于氣體浮子流量計適用的被測流體種類多，因此在小、微流量測量領域中應用*多。



(2)對上游直管段長度要求不高。



(3)寬范圍度，一般為10:1，*低5:1，*高25:1。輸出特性近似這線性，壓力損失較低。



(4)玻璃管氣體浮子流量計結構簡單，價格便宜，多用于現場就地指示，但玻璃管容易破碎，且不能用在高溫高壓場所。



(5)金屬管氣體浮子流量計可以用在高溫高壓場所，并且有標準化信號輸出，但價格較貴。



(6)大流量?jī)x表結構笨重，一般口徑不超過DN250mm。



(7)使用流體和出廠標定流體不一致時，要進行流量示值修正。一般校準流體液體為水，氣體為空氣，現場被測流體密度與黏度有變化時要進行流量示值修正。



4. 氣體浮子流量計選用



氣體浮子流量計的選用可從以下幾個方面考慮：



(1)作為直觀流動指示或測量精度要求不高的現場指示儀表使用，主要解決小、微流量測量。



(2)測量的對象主要是單相液體或氣體。



(3)如果只要現場指示，*先可以考慮選用價廉的玻璃管轉子流量計。玻璃管轉子流量計應帶有透明防護罩，以防止玻璃破碎造成流體散濺影響。用于氣體時應選用有導桿或帶棱筋導向的儀表。如果溫度、壓力不能勝任則選用就地指示金屬管浮子流量式。



(4)如果需要遠傳輸出信號作流量控制或總量積算，一般選用電遠傳金屬管氣體浮子流量計。如環境要求防爆則選用氣遠傳金屬管氣體浮子流量計或者防爆型電遠傳金屬管子氣體浮子流量計。



(5)測量溫度高于環境溫度的高黏度液體和降溫易析出結晶或易凝固的液體，應選用帶夾套的金屬管氣體浮子流量計。



5. 氣體浮子流量計安裝



(1)垂直安裝在無振動的管道上，流體自下而上流過儀表。



(2)測量污臟流體時應在儀表上游安裝過濾器。



(3)如果流體本身有脈動，可加裝緩沖罐;如儀表本身有振蕩，可加裝阻尼裝置。



(4)要排盡液體用儀表內氣體。



(5)使用條件的流體密度、氣體壓力溫度與標定不一致時，要作必要換算。
