關于溶劑油流量計接線方式與操作方式及接線方式

點擊次數:1909 發布時間:2020-11-06 06:11:52
下面給大家介紹一下溶劑油流量計接線方式與操作方式儀表接線方式:
1.“24V+”(紅色線)接DC24V正端;
2.“電源負”(白色線)接DN24V負端;
3.“脈沖”(黃色線)接二次表脈沖輸入端儀表操作方式:
基本型渦輪流量傳感器出廠前已進行了標定與調整,無需調試。
傳感器與二次顯示儀表連接:*先核對傳感器的輸出特性(輸出脈沖的頻率范圍、幅值、脈寬等)與顯示儀表輸入特性是否相配。按照傳感器的儀表系數設定顯示儀表的參數設置。核對傳感器電源和線制,以及阻抗匹配。還要考慮傳感器的前置放大器防電磁干擾,如在室內外還應采取防雨淋等措施。傳輸電纜通常用帶屏蔽和防護套的雙芯或三芯通信電纜,有效截面積1.25~2mm2多股銅線。屏蔽線只能一端接地,非常好在顯示儀表端接地。盡可能用一根完整的電纜(即中間不連續)。電纜非常好裝入金屬管里,以避免機械損傷。該金屬管如同時裝入另一電纜,則該電纜輸送非常大功率不能大于儀表流量信號電纜輸送非常小功率的10倍。傳輸電纜的路徑不應與動力電源線平行,也不要敷設在動力電源線集中地區域,以避免電磁場的干擾。

溶劑油流量計接線與操作方法小知識
根據客戶的訂貨要求,渦輪流量變送器的流量輸出零點和滿度值在出廠前已經調試好。在流量計與形式,如果現場需要對流量計的零點輸出進行調整,按以下方法進行:
關閉流量計管道的閥門,確認管道內沒有流量;接通流量計電源;串入電流表(萬用表的直流電流檔),監視流量計的輸出電流;微調轉換器電路板上的W502電位器,使輸出電流回到4mA。在流量計運行后,流量計的滿度輸出值在現場不能進行調整;如需調整,請將流量計返廠,由廠家根據您的要求在標準流量裝置上完成。

溶劑油流量計接線與操作方法小知識
溶劑油流量計工作示意

溶劑油流量計由渦輪、軸承、前置放大器、顯示儀表組成,溶劑油流量計對于測量液體和測量氣體儀表產品內部結構會有所區別,由于氣體受溫度和壓力的影響較大,所以一般情況下在測量溫度較高的氣體時要配套溫壓補償裝置,以提高測量數據的準確度。當被測流體沖擊渦輪葉片,使渦輪旋轉,渦輪的轉速隨流量的變化而變化,即流量大,渦輪的轉速也大,再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖,經前置放大器放大后,送入顯示儀表進行計數和顯示,根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。大多數客戶選用法蘭連接安裝型,回去直接和管道上的法蘭對接上就可以了,不過我們在布線和安裝上還是有些小要求需要加以注意。
一、溶劑油流量計的布線要求
1.盡可能采用一根完整的電纜線。
2.溶劑油流量計布線位置盡可能遠離電噪聲源(如大功率變壓器、電動機和強電源線)并應避免與動力電源線平行布線。
3.建議在粗的電線末端采用非錫焊的夾緊式接線片。
4.對存在較強外磁場的區域,應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界詞源進行屏蔽。
5.為了防水和機械損傷,較好將電纜線裝入金屬導管內,但同一根導管內不得有大功率傳輸電纜,(一根傳輸電纜輸送的較大功率大于流量計信號電纜輸送的較小功率10倍時,兩者不能安裝在同一根導管內)。
6.防爆型溶劑油流量計傳感器電纜線的連接,必須嚴格遵守防爆放大器的有關標準。
二、溶劑油流量計的安裝注意事項:
1.變送器的電源線采用金屬屏蔽線,接地要良好可靠。電源為直流24V,650Ω阻抗。
2.變送器應水平安裝,避免垂直安裝,并保證其前后有適應的直管段,一般前10D,后5D。
3.保證流體的流動方向與儀表外殼的箭頭方向一致,不得裝反。
4.被測介質對渦輪不能有腐蝕,特別是軸承處,否則應采取措施。
5.注意對磁感應部分不能碰撞。

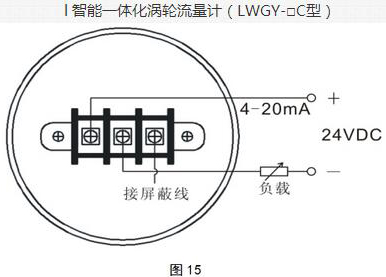

溶劑油流量計傳感器4-20mA兩線制的一般是這樣的:4-20mA輸出端的+接上24V+;4-20mA輸出的-接您設備的4-20mA輸入端+,4-20mA輸入端-接24V-端接線方式

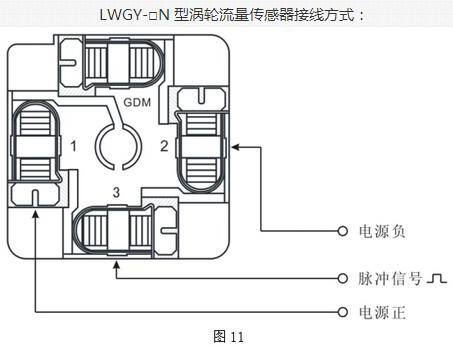

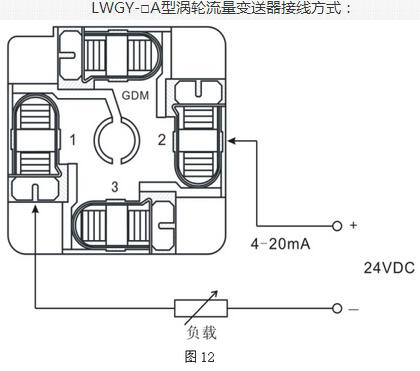

l 渦輪流量傳感器/變送器(LWGY-□N 型、LWGY-□A型)
1. 基本型
*先將豪斯曼接頭上部的螺絲松開拔下接頭部分,接頭部分結構如圖10a所示,從缺口處撬開接線端子,接線端子如圖10b所示。


儀表出廠前均已接線完畢并配帶5米引線,客戶可直接使用。引線接線方式請參照實際產品的屏蔽線末端的接線提示標簽。

2.防爆型
