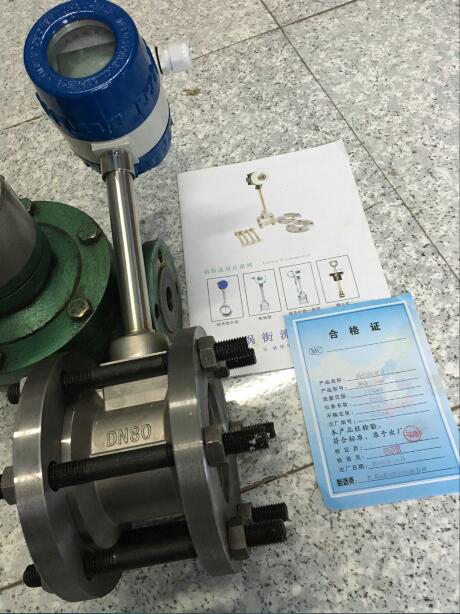

混合氣流量計產品概述
渦街流量計是根據卡門渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。
渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達**先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
混合氣流量計的特點
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、應用范圍廣，液體（污水流量計）、氣體、蒸汽均可測量；
6、檢定周期長，一般為兩年；
7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
10、壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；
11、無可動機械零件，因此可靠性高,維護量小；
12、渦街流量計采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作；
13、有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
混合氣流量計主要技術指標
公稱通徑：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準 Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65，潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽（蒸汽流量計）
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
混合氣流量計的配線設計

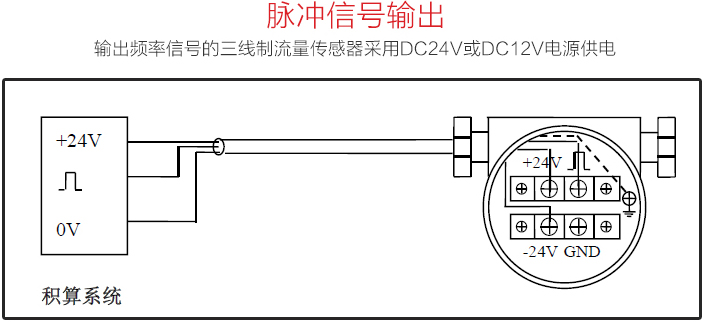

一. 輸出頻率信號的三線制渦街流量?jī)x表配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

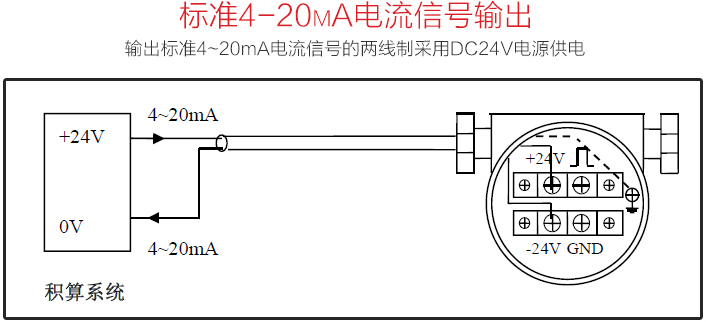

二.輸出標準4~20mA電流信號的兩線制渦街流量?jī)x表配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的渦街流量?jī)x表配線設計
帶RS-485通訊功能的渦街流量計采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖
混合氣流量計口徑流量范圍表
混合氣流量計選型表
|
代號 |
通徑 |
流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） |
|
KMLU-25 |
DN25 |
6.5~90 |
DN300以上推薦使用插入式渦街流量計 |
|
KMLU-32 |
DN32 |
10~140 |
|
KMLU-40 |
DN40 |
16~220 |
|
KMLU-50 |
DN50 |
26~350 |
|
KMLU-65 |
DN65 |
44~580 |
|
KMLU-80 |
DN80 |
65~900 |
|
KMLU-100 |
DN100 |
100~1400 |
|
KMLU-125 |
DN125 |
165~2150 |
|
KMLU-150 |
DN150 |
230~3100 |
|
KMLU-200 |
DN200 |
420~5550 |
|
KMLU-250 |
DN250 |
650~8650 |
|
KMLU-300 |
DN300 |
950~12500 |
|
|
代號 |
功能1 |
|
N |
無溫壓補償（適合做外補） |
|
Y |
自帶溫壓補償一體式 |
|
|
代號 |
輸出型號 |
|
F1 |
4-20mA輸出（二線制） |
|
F2 |
4-20mA輸出（三線制） |
|
F3 |
RS485通訊接口 |
|
|
代號 |
被測介質 |
|
J3 |
蒸汽 |
|
|
代號 |
連接方式 |
|
L1 |
法蘭卡裝式 |
|
L2 |
法蘭連接式 |
|
|
代號 |
功能2 |
|
E2 |
1.5級 |
|
T3 |
蒸汽 |
|
P1 |
1.6MPa |
|
P2 |
2.5MPa |
|
P3 |
4.0MPa |
|
D1 |
內部3.6V供電 |
|
D2 |
DC24V供電 |
|
B1 |
不銹鋼 |
|
B2 |
碳鋼 |
混合氣流量計的安裝設計 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量計應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周?chē)鷳?yīng)該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：

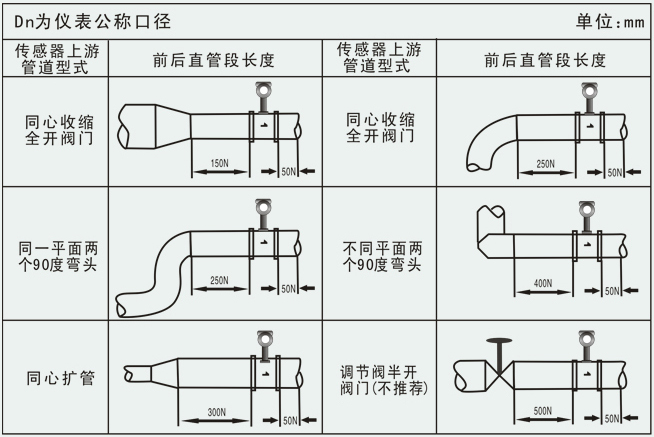

1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量計的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街流量計表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
